欢迎来到专业权威的第三方检测认证机构!联系我们|在线留言|加入收藏|设为首页
咨询服务热线:020-8488 0060
位置:首页 > 常见问题

广州市启亚检测技术有限公司About Us

熔体流动速率测定新标准GB/T 3682.1 主要内容解读
发表时间:2018-05-31     阅读次数:     字体:【


熔体流动速率测定新标准GB/T 3682.1 主要内容解读

文章来源:国家非金属承压管道元件质检中心 5月16日

一、GB/T3682.1-2018标准制定思路

熔体流动速率是大多数合成树脂及塑料材料命名的特征性能之一,同时也是产品出厂检验和应用单位以及质量监督检验的主要和重要的检测项目,因此从标准化技术归口管理和相关单位实际测试应用以及保证国内外数据比对的一致性角度,我国国家标准关于熔体流动速率测定的方法标准宜与相关国际标准技术要求一致。

从热塑性塑料标准化工作的实践上,我国国内无论从仪器制造,还是产品研发生产检验或第三方检验机构执行方法领域,在相关国际标准ISO 1133修订中均已积极参加了投票、提出了意见,因此2011版ISO 1133的主要技术内容是适用的,因此GB/T 3682.1-2018在技术上应尽量与ISO 标准保持一致。


二、GB/T3682.1-2018标准主要修订内容

GB/T 3682.1-2018代替GB/T 3682-2000,与GB/T 3682-2000相比,除编辑性修改外主要技术变化如下:

a)增加了术语和定义一章(第3章),包括以下术语和定义:熔体质量流动速率(3.1)、熔体体积流 动速率(3.2)、负荷(3.3)、预压试样(3.4)、时间-温度历史(3.5)、标准口模(3.6)、半口模(3.7)、湿度敏感性塑料(3.8);

b)修改了活塞的要求(5.1.3),增加了活塞头下边缘的要求(5.1.3);

c)修改了温度允差(5.1.4);

d)增加了预成型装置(5.2.1.7);

e)修改了切断时间的精度要求(5.2.2.2);

f)修改了切断时间间隔(8.3);

g)增加了采用半口模测试时MFR结果的表达(8.5.3)和MVR结果的表达(9.6.3);

h)增加了活塞最小位移的要求(9.3);

i)修改了测定MFR和MVR的试验条件(附录A);

j)增加了关材料标准规定的MFR和MVR试验条件的信息(附录B);

k)增加了利用压实法对材料进行预成型的装置和步骤(附录C);

l)增加了国际标准列出的多家实验室测试MFR和MVR获得的聚丙烯的精密度数据示例(附录D)。

三、GB/T3682.1-2018标准部分条文解读

1、仪器

1.1 新版和老版标准关于“温度控制系统”的要求:

GB/T 3682.1-2018规定温度控制系统“应满足以0.1℃或更小的温度间隔设置试验温度”;

GB/T 3682-2000规定为1℃。

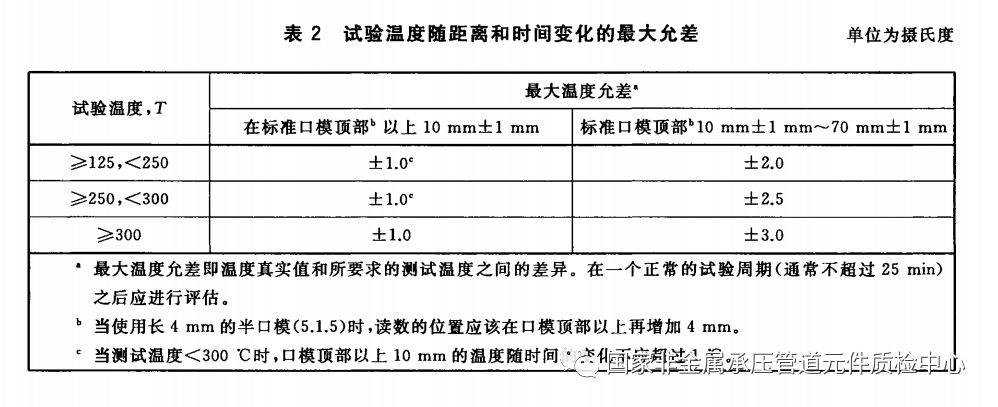

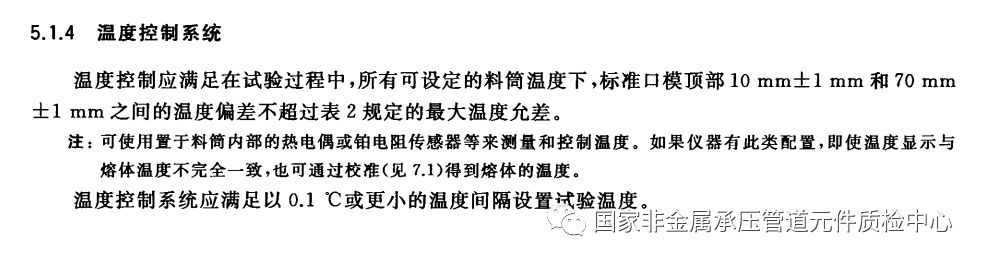

GB/T 3682.1-2018

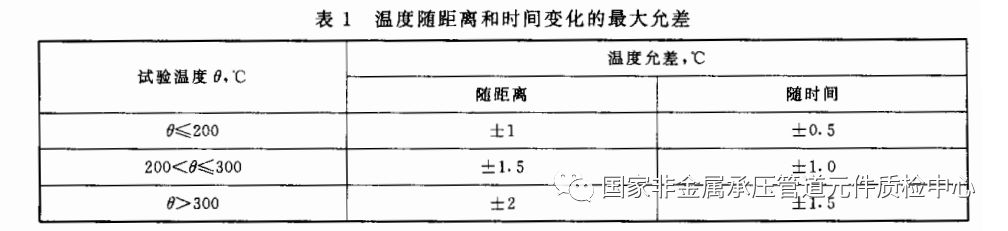

GB/T 3682-2000

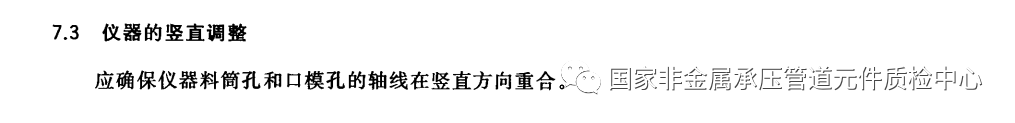

1.2 关于水平仪的要求

对于仪器制造商,一个适合的水平仪以及方便的支脚调节机构无论对于仪器正常工作还是测试数据的准确性都是非常重要的。

对于实验室,开机前检查仪器的水平应作为必要动作。

1.3 关于“负荷”的要求:

MFR和MVR测试,都是以加载一定“负荷”为测试条件(除了不同材料规定的试验温度以外)。

GB/T 3682规定的“负荷”是以实际加到活塞杆(含其自身)上的“质量”单位kg体现的,即如果测试需要的负荷不是以可见的实物“砝码”的质量kg体现,严格意义上应有措施保证折算“砝码”的质量kg后,该质量kg符合相关标准对于试验条件“负荷”的要求。


2、试样

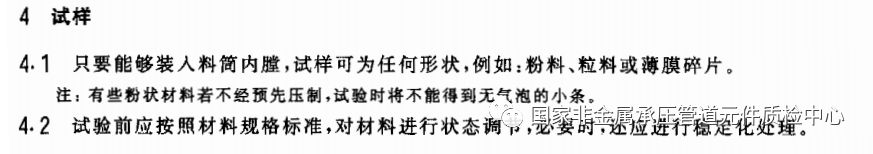

GB/T 3682.1-2018

GB/T 3682-2000

3、加料量、切样间隔时间(A法:质量测量方法)和活塞下降距离(B法:位移测量方法)

A法的加料量和切样间隔时间

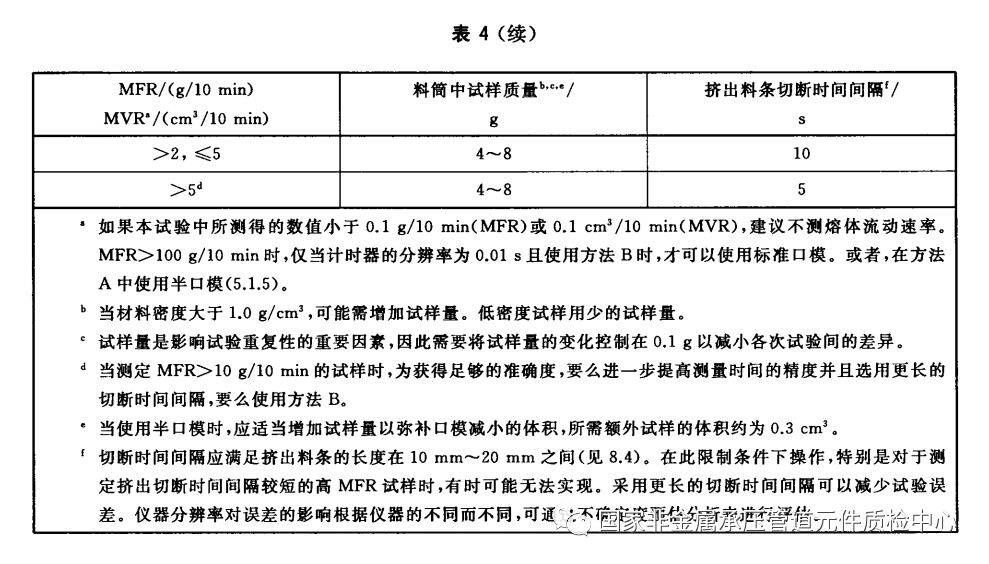

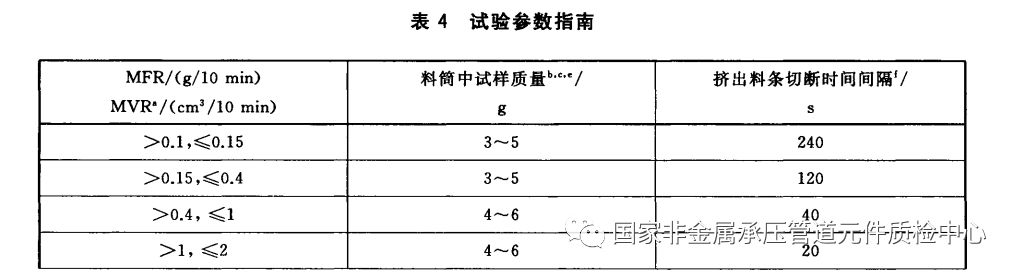

GB/T 3682.1-2018

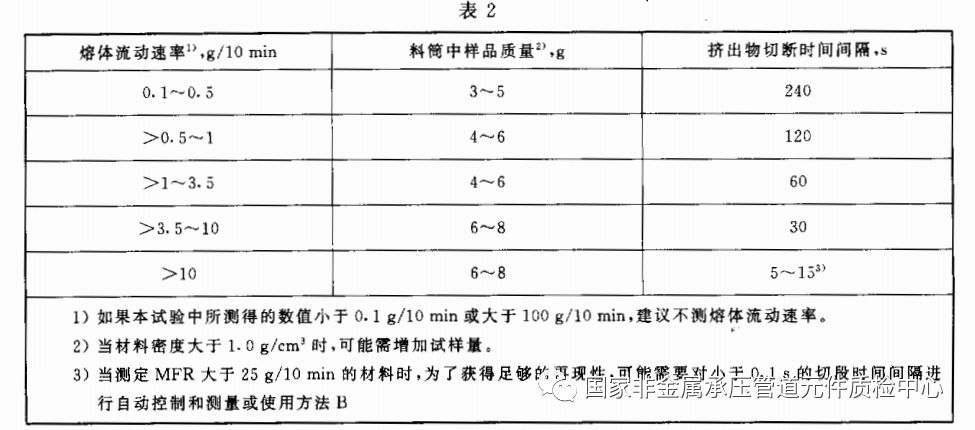

GB/T 3682-2000

B法的加料量和活塞最小位移

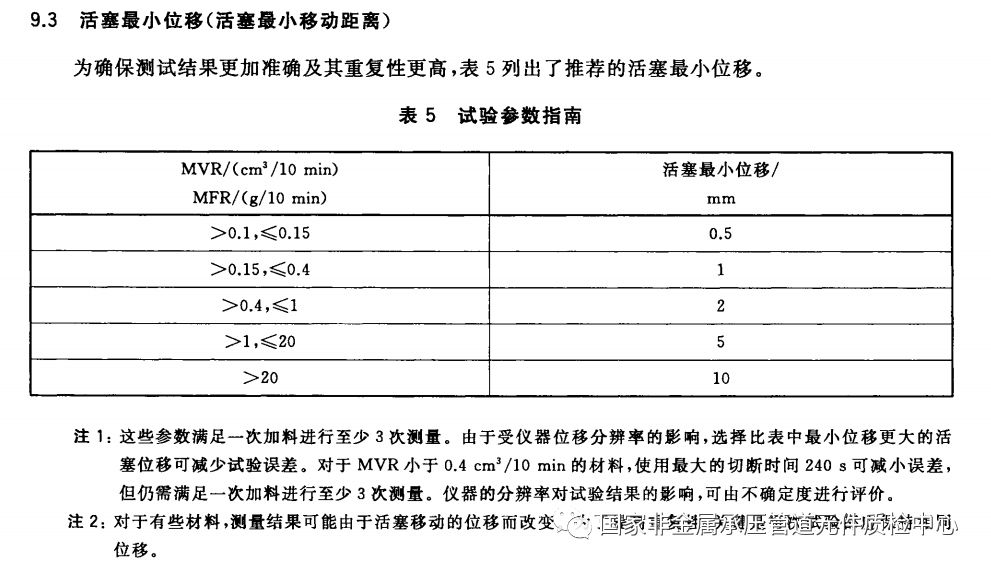

GB/T 3682.1-2018

GB/T 3682-2000标准中MVR测试没有明确此规定,当时一般认为按照MFR的分档考虑MVR测试。



上一篇:电子电工产品交变盐雾试验方法解读-GB2423.18
下一篇:室温拉伸试验标准GB/T228.1-2010应用解析
